泵出口管路布置形式有三种，根据现场施工条件而定。

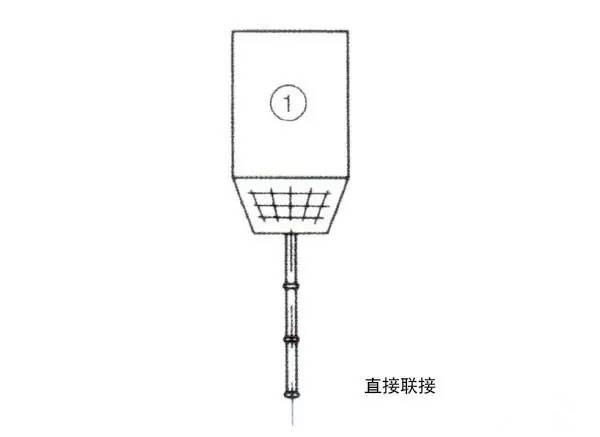

① 直接联接：泵出口与锥管联接后，笔直往前设置。

直接联接，泵送阻力小，但泵送高度较大时，混凝土容易倒流，适合于水平或水平以下输送混凝土；

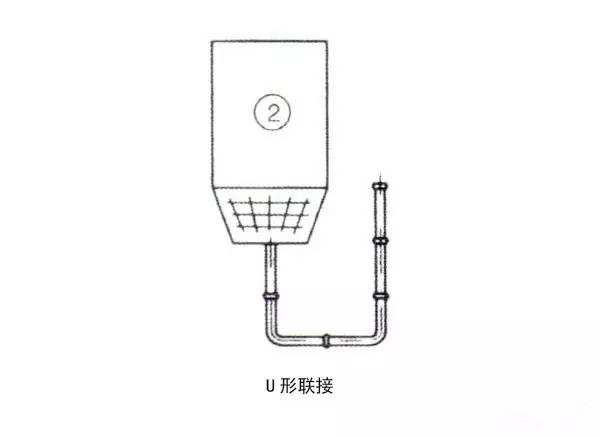

② U形联接：泵出口与锥管联接后，接3m直管，接两个90弯管成1 80水平弯管。

U形联接，泵送阻力较大，但泵送高度较大时，混凝土不容易倒流，适合大高度的泵送；

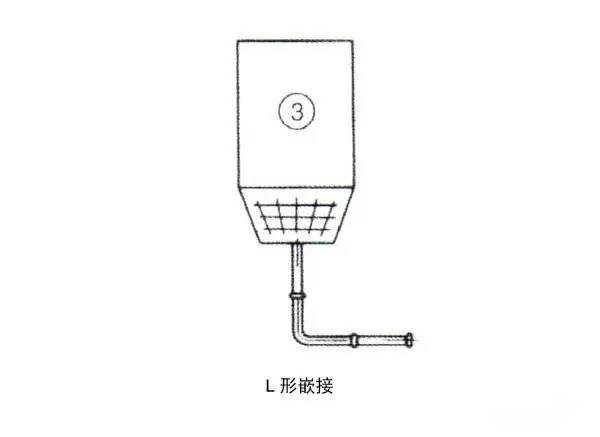

③ L形嵌接：泵出口与锥营联接后并接3m直管，接一个水平90弯管。

L形联接，泵送阻力介于上述两种情况之间，但横向反作用力大，因此锥管处应有牢固的固定。

不同的联接方式各有其优缺点，三种出口管路布置形式对比分析。方便各位用户根据地形场地，布置管道。

管路布置应该适应现场情况下，按短距离和少弯头的原则来铺设。
